如何在最少的预算内进行PLC学习

通常，开始使用 PLC 可能是一项代价高昂的工作，但本项目将展示如何以少量预算开始使用它们！PLC用于各种行业：食品加工、工业测试、自动化任务、机器人等。了解 PLC 的工作原理、基本术语以及为它们编写逻辑的能力对于任何工程师来说都是一项宝贵的技能！通常，开始使用 PLC 可能是一项昂贵的工作，通常需要数千元，但本项目将展示如何以少量预算开始使用它们。

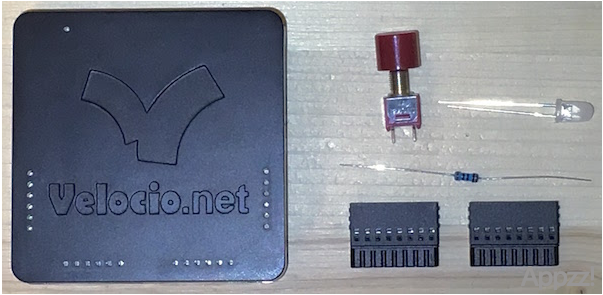

第一件事是获取编程、设置和基本项目所需的所有部件。

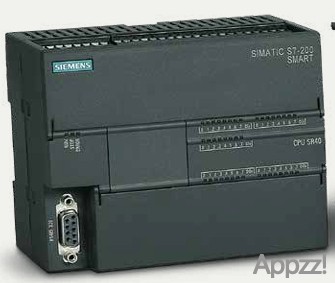

1. PLC及相关配件：这是迄今为止最关键的组件！请记住，可能还需要一些附件，例如编程电缆和编程软件。在这个项目中，我们将使用SIEMENS PLC ，型号为常见的：SIMATIC S7-200 SMART 型编程使用，并使用标准 USB 电缆进行编程，这是一个常见的的低成本学习选择。

2. 输入设备：每个项目都需要一种获取数据的方法。有大量不同的选项，如接近传感器、热电偶、运动传感器和开关。对于这个项目，为了保持低成本，将使用一个简单的瞬时开关。

3. 输出设备：除了输入之外，每个项目都需要某种输出。PLC 的典型输出可以是 LED、蜂鸣器或继电器。LED 成本低且易于实施，非常适合预算有限的入门项目。

就像输入一样，我们将为这个项目保持简单，并使用 LED 作为输出。除了 LED 之外，还需要一个合适尺寸的电阻器。如果您不确定需要什么电阻器，请查看此计算器。我使用的是白色 LED 和 100欧姆电阻器。

组装零件

没有大量的组装工作 - 只需要几分钟！

1. LED组件。首先，电阻器和引线需要焊接到LED上。我使用了 22awg 实心芯线，具有描述性颜色（红色表示正极，黑色表示负极）。

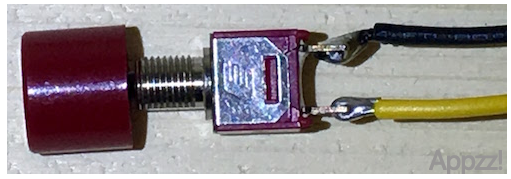

开关组件。此外，电线需要焊接到开关上。使用了更多的 22AWG 线材和热缩管。

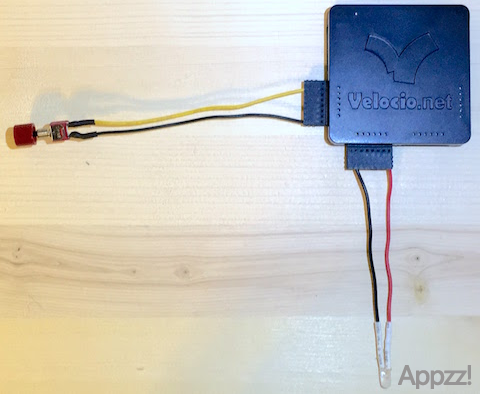

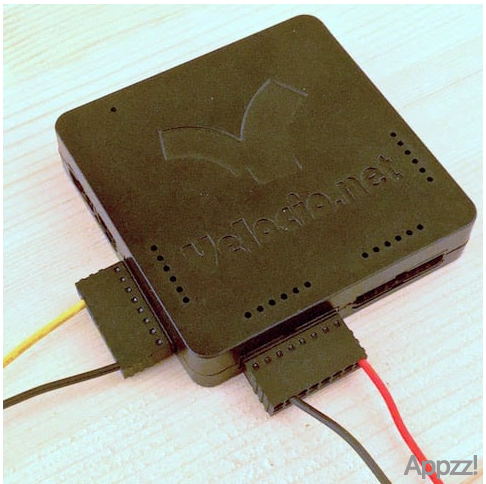

3. 连接器组件。 然后将电线的末端剥离并插入 Velocio 随 PLC 提供的方便连接器中。电线的位置由PLC手册确定。开关的电线安装在 +5VDC 和 B1（数字输入）端子中。LED 的电线插入 +5VDC 和 C1（数字灌电流输出）端子。请看下面的图片，了解更多详情。

4. 完成！一旦电线插入连接器，所有的组装就完成了！

将代码上传到 PLC

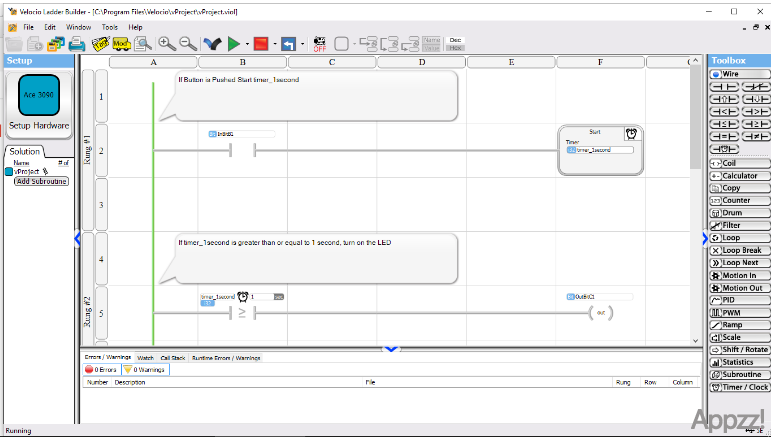

1. 下载项目。下载包含简单项目的以下文件。

2. 安装 vBuilder 软件。 从制造商网站下载、安装并运行 vBuilder 软件。

3. 设置硬件。 通过USB端口将PLC插入计算机，然后单击屏幕左侧的“设置硬件”。

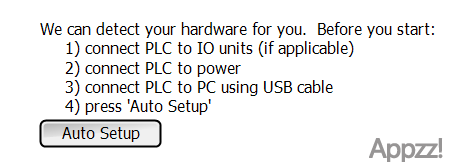

4. 自动设置。 将出现一个窗口，然后单击“自动设置”。然后，软件将识别PLC。

5. 上传逻辑并运行！ 单击蓝色和黑色的“V”图标（或按 F6）将软件上传到 PLC。然后点击绿色三角形，运行按钮让PLC进入运行模式。

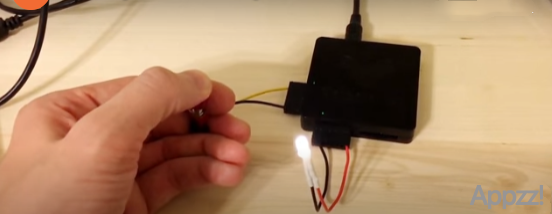

您现在已在 Ace PLC 上运行软件。 按住按钮 1 秒钟可打开 LED。在上面的图片已经可以查看已完成的项目↑
