家庭电路：零线(N)、火线(L)与地线(PE)的系统学习

在日常生活中，我们的家用电器和照明设备都离不开家庭电路，而了解电路中的零线、火线和地线，不仅有助于安全用电，还能帮助我们在出现故障时进行基本的排查。本文将详细介绍零线、火线和地线的定义、作用以及如何使用万用表和电笔进行测量。

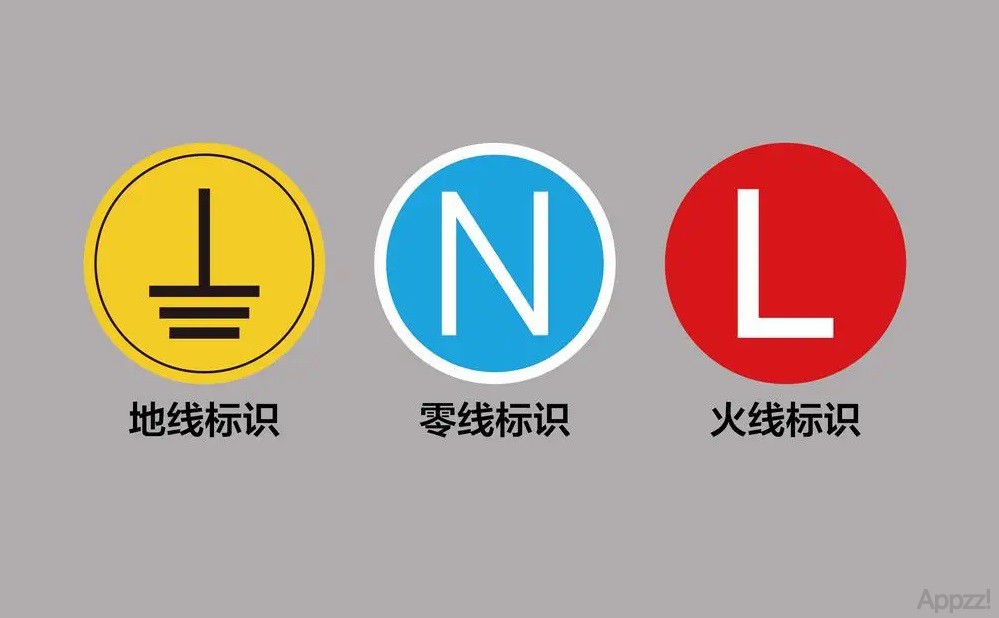

什么是零线、火线和地线？

零线（N线）：Neutral Wire
零线是从变压器的中性点引出的导线，它与大地直接连接，电位为零。零线的主要作用是形成电路回路，确保电流可以正常流动。
火线（L线）：Live Wire
火线是带电的导线，与零线之间存在一定的电压。在我国，家庭电路的标准电压为220伏。火线的主要作用是为电器提供电能。
地线（PE线）：Protective Earthing Conductor
地线是直接接地的保护导线，通常与电器外壳相连。当电器发生漏电时，地线可以将漏电电流引入大地，从而保护人身安全。地线一般没有电流流过，但在漏电或故障时会起作用。

家庭电路的基本结构   测电笔购买链接

家庭电路通常由电表、配电箱、开关、插座和用电设备组成。电表负责记录用电量，配电箱内有断路器和漏电保护器，用于保护电路安全。线路分为火线、零线和地线，通过插座或开关为电器提供电能。

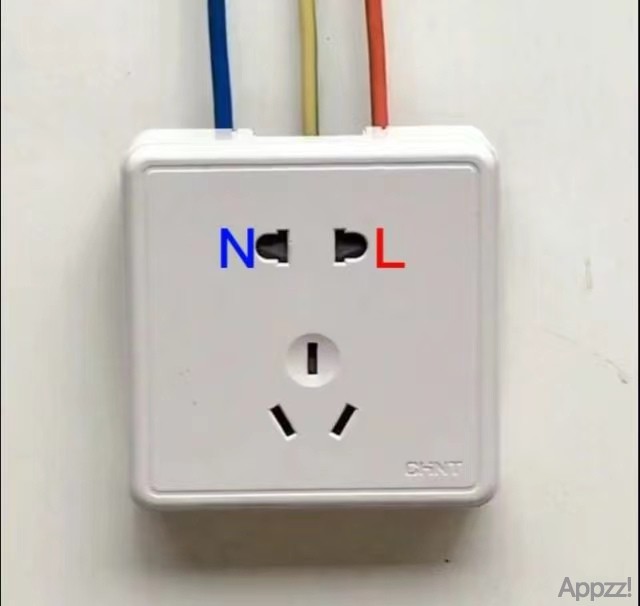

如何识别零线、火线和地线？
在实际操作中，可以通过颜色和工具来识别不同的导线：

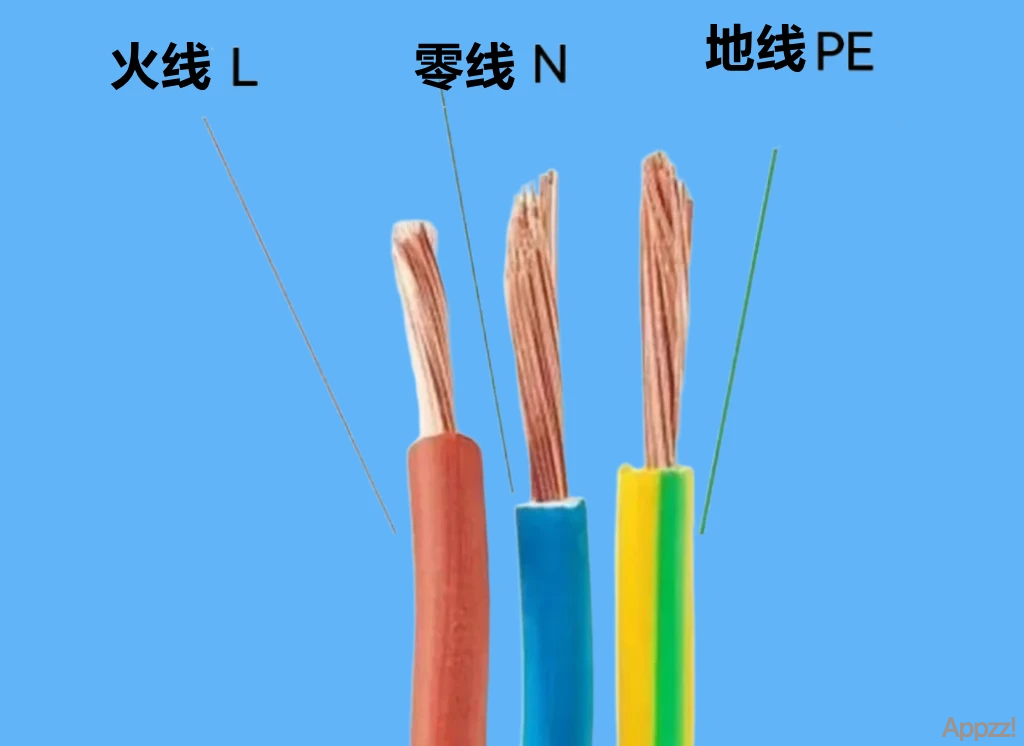

颜色区分：
火线：一般为红色、棕色或黄色。
零线：通常为蓝色。
地线：一般为黄绿双色线。

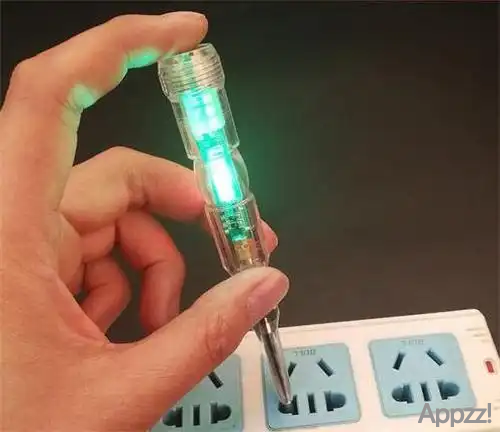

使用电笔识别：
电笔是一种简单的工具，用于判断导线是否带电。
将电笔的金属头接触导线，同时用手指按住电笔尾部。如果电笔发光，说明是火线；如果不发光，则可能是零线或地线。
使用万用表测量：
**测量火线与零线之间的电压：**将万用表调至交流电压档位（AC 250V或更高），红表笔接触火线，黑表笔接触零线，正常情况下读数为220伏左右。
**测量火线与地线之间的电压：**红表笔接触火线，黑表笔接触地线，读数也应为220伏左右。
**测量零线与地线之间的电压：**红表笔接触零线，黑表笔接触地线，正常情况下读数接近于0伏。
注意事项
确保安全：
测量前务必断开电器设备，确保双手干燥。
使用工具时注意绝缘，避免直接接触导线。
工具选择：
确保使用合格的电笔和万用表，避免因工具问题导致误判。
万用表的表笔应完好无损，避免裸露金属部分过长。
异常情况：
如果零线与地线之间的电压不为0伏，可能是零线断路或接地不良。
如果火线与零线或地线之间的电压低于220伏，可能是电路中存在过载或线路老化。
零线、火线和地线的作用总结
**零线：**完成电路回路，确保电流正常流动。
**火线：**提供电能，驱动电器运行。
**地线：**保护人身安全，防止漏电事故。
如何排查家庭电路问题？

用电笔测试：
检查插座或开关是否带电，初步判断火线位置。
用万用表测量：
测量电压，检查电路是否正常。
测量电阻，判断线路是否断路或短路。

检查接线：
确保火线、零线和地线连接正确，避免因接线错误引发安全隐患。
总结
零线、火线和地线是家庭电路中不可或缺的组成部分，正确识别和使用它们是保障用电安全的关键。通过电笔和万用表的测量，我们可以快速判断线路状态，及时发现并解决问题。在操作时，务必遵循安全规范，确保自身和家庭的用电安全
